يعد الرأس المتقاطع مكونًا مهمًا في الضواغط الترددية، حيث يفصل الأجزاء الديناميكية والثابتة للضاغط لتقليل التآكل وضمان التشغيل السلس. إنه يحول الحركة الخطية للمكبس إلى حركة دورانية للعمود المرفقي. في الضواغط الترددية البحرية، حيث تكون الموثوقية والمتانة ذات أهمية قصوى بسبب البيئة القاسية، يلعب الرأس المتقاطع دورًا حاسمًا.

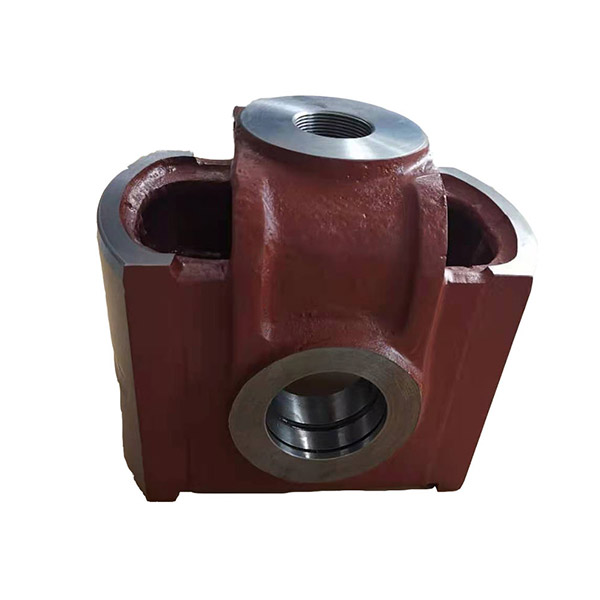

رأس ضاغط متردد
وصف
تتكون الأجزاء ذات الرأس المتقاطع بشكل أساسي من جسم الرأس المتقاطع ودبوس الرأس المتقاطع وجوز قفل الرأس المتقاطع. مادة جسم الرأس المتقاطع هي حديد مطاوع وفولاذ مطروق. المادة الرئيسية لدبوس الرأس المتقاطع من سبيكة babbitt المصبوبة على سطح الشريحة هي 3Cr13، رقم 45 فولاذ، 38MOAIA، 41CrMOAIA.
Crosshead في الضاغط الترددي
وصف
إن الدليل المتقاطع والرأس المتقاطع مصنوعان من الحديد الزهر ويتميز بمقاومة جيدة للتآكل وعمر خدمة طويل. يتم استخدام الموجهات العلوية والسفلية لمضخة الطين، بحيث يمكن تعديل التركيز عن طريق إضافة حشوات أسفل الموجه السفلي. يتم الاتصال بين التقاطع وقضيب التمديد باستخدام شفة مثبتة بمسامير. يضمن الاتصال الصلب تركيز التقاطع وقضيب التمديد. يتم استخدام أداة التوصيل لتوصيل قضيب التمديد بقضيب المكبس. تتيح أداة التوصيل خفيفة الوزن لقضيب التمديد وقضيب المكبس الاتصال ببعضهما البعض بسهولة وبشكل موثوق.
دبوس Crosshead مصنوع من الفولاذ 45#. إنه المكون بين قضيب التوصيل والرأس المتقاطع.
التقاطع هو الجزء الذي يربط قضيب المكبس وقضيب التوصيل وله دور توجيهي. في الضاغط، يتم استخدام الرؤوس المتقاطعة المغلقة بشكل أساسي ويتم استخدام الرؤوس المتقاطعة المفتوحة في بعض الضاغط. يمكن تقسيم نوع الاتصال إلى اتصال مؤشر ترابط، اتصال موصل، اتصال شفة.

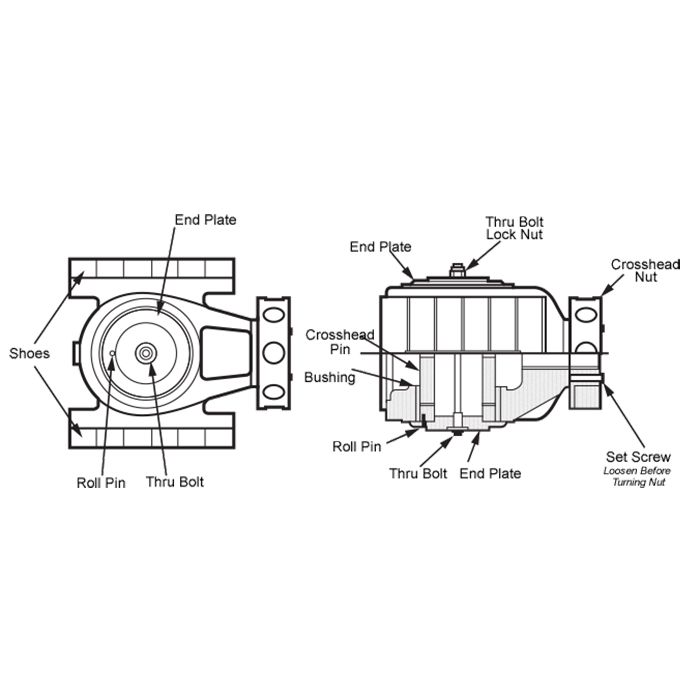

رؤوس متقاطعة للضاغط
وصف
تستخدم Dongyi رؤوسًا متقاطعة من قطعة واحدة مع تشحيم كامل من الأعلى والأسفل. الرؤوس المتقاطعة عبارة عن حديد مطاوع مع أسطح منزلقة. يمكن صنع الرؤوس المتقاطعة الأثقل، المستخدمة لموازنة الأوزان المتعارضة الأكبر، من البرونز.
تصنع الرؤوس المتقاطعة من الحديد العقدي أو الفولاذ أو الألومنيوم. يتم تصنيع الأحذية المتقاطعة من الألومنيوم أو الحديد الزهر أو الحديد المطلي بابيت أو البرونز أو الفولاذ المطلي بابيت.
يمكن أن يؤدي عكس حمل القضيب غير الكافي إلى نقص تشحيم الدبوس المتقاطع وما يترتب على ذلك من فشل.
تتوفر رؤوس متقاطعة وصواميل متقاطعة بأوزان مختلفة لتسهيل توازن الإطار المناسب. تتوفر رؤوس متقاطعة متوازنة لموازنة الرميات الفارغة المقابلة.
تعتبر شركة Dongyi موردًا لأجزاء صمامات ضاغط الهواء، حيث توفر لك مجموعات ذات رؤوس متقاطعة، والتي تتميز بتوصيل مجموعة المكبس ومجموعة قضيب التوصيل لنقل قوة الغاز وقوة القصور الذاتي للمكبس إلى قضيب التوصيل لتحمل الدفع الجانبي و توجيه المكبس إلى حالة العمل. له دور توجيهي.
