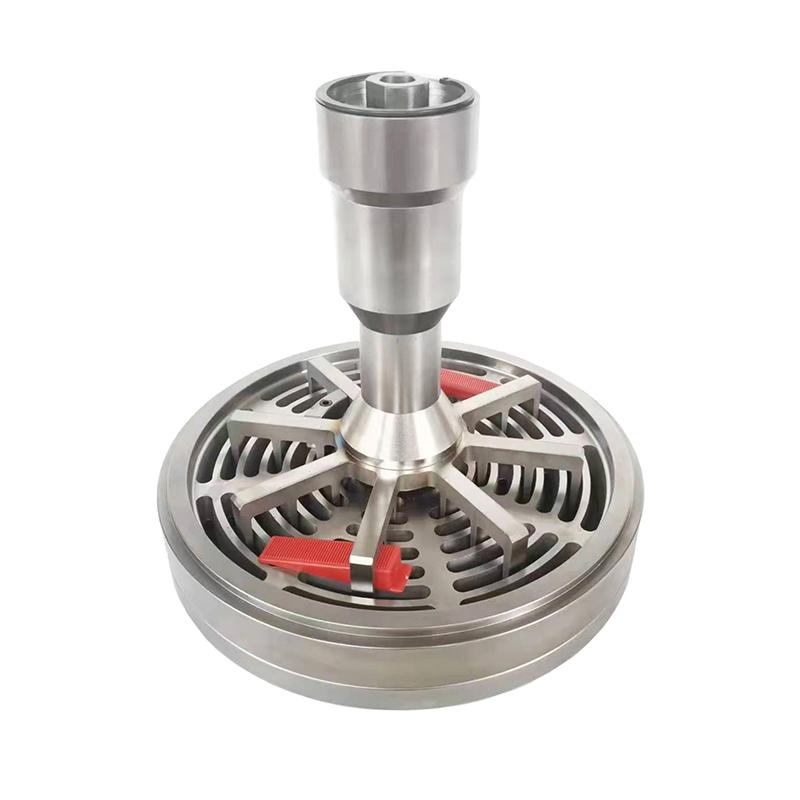

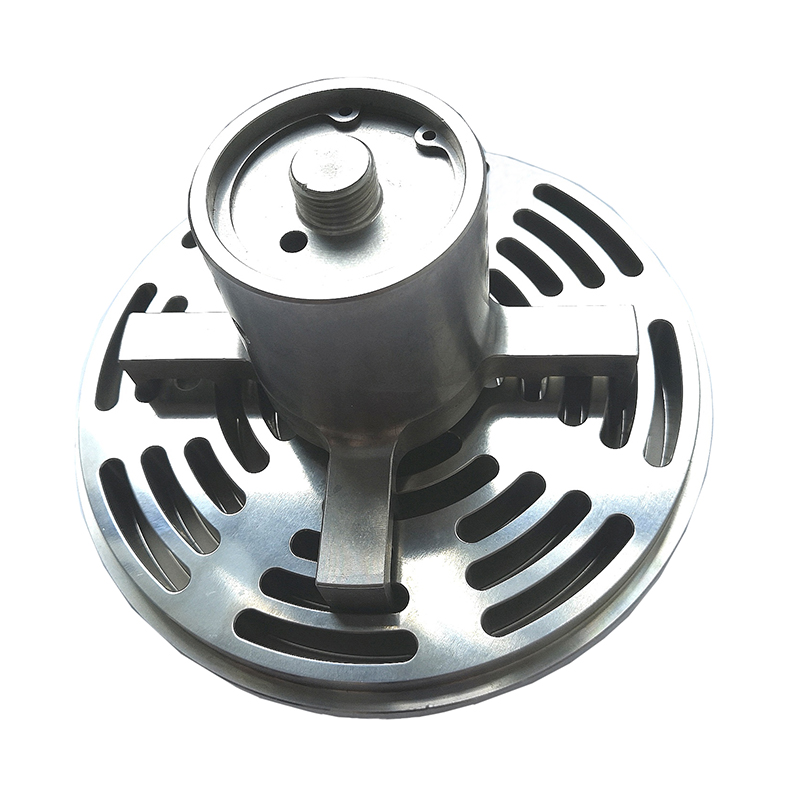

صمامات الضاغط المخففة بالحلقة
على غرار الصمامات اللوحية، يمكن عادةً تصنيع الصمامات ذات الحلقات المسطحة على مخرطة دوران تقليدية، مما يعني سهولة التعديل التحديثي نسبيًا.
علاوة على ذلك، يضمن الشكل المحدب خصائص ديناميكية هوائية مناسبة للتدفق المتوسط تحت الضغط داخل الصمام. وبالتالي فإن الشكل المحدب يكون أكثر كفاءة بشكل عام بسبب:
تصميم مبسط
ملاءمة أعلى للبيئة الملوثة
أثناء تشغيل الضاغط، يدفع ضغط الغاز الحلقات بعيدًا عن مقعد الصمام، مما يسمح للغاز بالتدفق عبر الصمام. عندما ينخفض الضغط أو ينعكس، تقوم الزنبركات بدفع الحلقات للخلف باتجاه المقعد، مما يؤدي إلى إغلاق الصمام ومنع التدفق العكسي.
ختم:
توفر الحلقات إحكامًا قويًا عند إغلاق الصمام، مما يضمن عدم تسرب الغاز مرة أخرى عبر الصمام. وهذا أمر بالغ الأهمية للحفاظ على كفاءة وأداء الضاغط.
التحكم في التدفق:
تم تصميم الصمامات الحلقية لتوفير الحد الأدنى من مقاومة التدفق عند فتحها، مما يساعد على تقليل استهلاك الطاقة وتحسين الكفاءة الإجمالية للضاغط.
التصميم والمكونات
حلقات متحدة المركز:
السمة الأساسية للصمام الحلقي هي مجموعة الحلقات متحدة المركز التي تعمل كعناصر مانعة للتسرب. عادة ما تكون هذه الحلقات مصنوعة من مواد عالية القوة مثل الفولاذ أو الفولاذ المقاوم للصدأ أو المواد المركبة، وتتحرك بشكل محوري لفتح وإغلاق الصمام.
مقعد صمام:
مقعد الصمام هو جزء من جسم الصمام الذي تغلق عليه الحلقات. لقد تم تصميمه لضمان إحكام الغلق عند إغلاق الصمام، مما يمنع أي تدفق خلفي للغازات.
آلية الربيع:
تُستخدم النوابض عادةً لإعادة الحلقات إلى وضعها المغلق بعد إزاحتها بتدفق الغاز. تساعد قوة الزنبرك في الحفاظ على الحلقات في وضع مغلق عندما لا يقوم الضاغط بتحريك الغاز بشكل فعال.
قفص:
يحتوي القفص على الحلقات والينابيع، حيث يوجه حركتها ويضمن بقائها في محاذاة. يؤثر هيكل القفص أيضًا على خصائص التدفق وكفاءة الصمام.
يعد الفحص والصيانة المنتظمة للصمامات الحلقية أمرًا ضروريًا لضمان الأداء الأمثل وطول العمر. ستؤثر عوامل مثل نوع الغاز الذي يتم ضغطه، وظروف التشغيل، وأنماط الاستخدام على جدول الصيانة.
باختصار، تعد الصمامات الحلقية نوعًا فعالًا ومتينًا من الصمامات المستخدمة في الضواغط الترددية. يتميز تصميمها بحلقات متحدة المركز وآلية زنبركية توفر إحكامًا موثوقًا وتحكمًا في التدفق، مما يجعلها مناسبة لتطبيقات الضغط العالي ودرجات الحرارة العالية عبر مختلف الصناعات.
