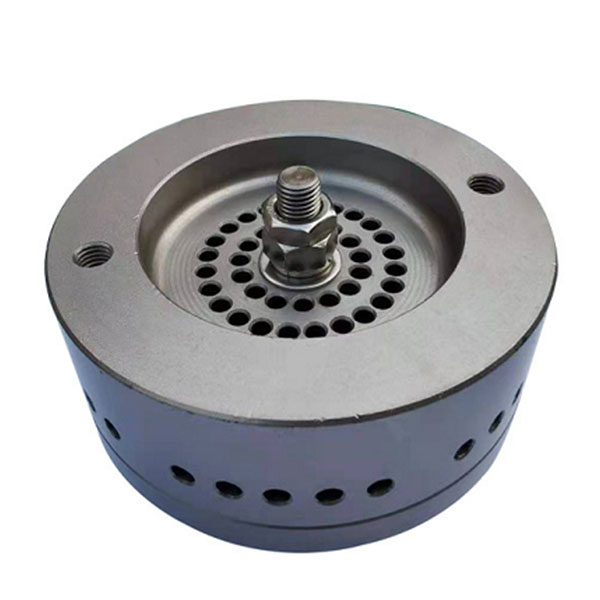

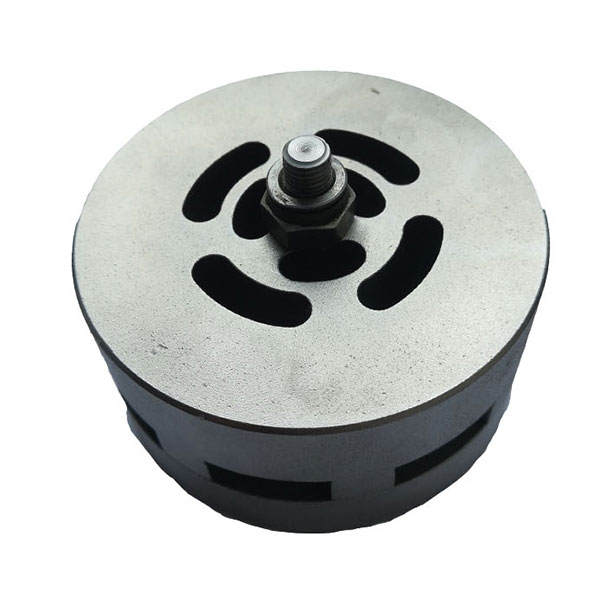

صمام متحدة المركز

تقوم الصمامات المركزة في نفس الوقت بوظيفة الشفط والتفريغ، المستمدة من مزيج من الأنواع المختلفة للصمامات أحادية الفعل.

يمكن تزويد جانب الشفط بمكبس لتثبيت المشغل لتفريغ الضاغط.

ويمكن أن تكون بأحجام مختلفة يصل قطرها الخارجي إلى 390 ملم، كما أنها مجهزة بضواغط الهواء أو ضواغط الغاز المعالجة.

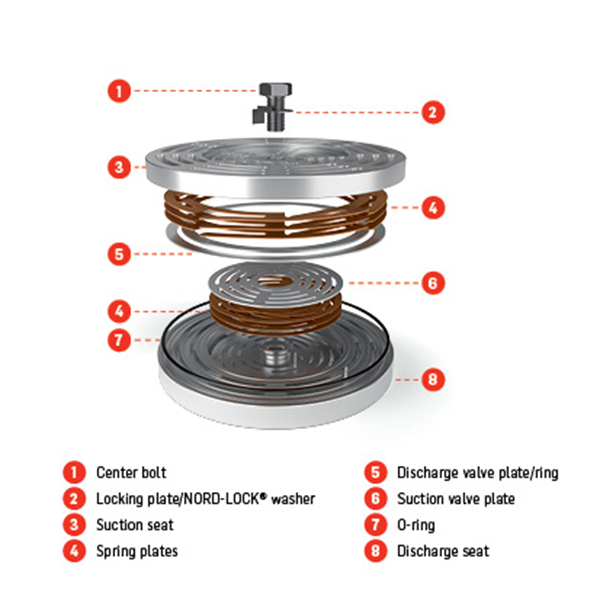

التصميم والهيكل

حلقات/أقراص متحدة المركز:

يتكون الصمام من سلسلة من الحلقات أو الأقراص متحدة المركز مرتبة بطريقة الطبقات. تفتح هذه الحلقات أو الأقراص وتغلق للسماح بالتدفق أو تقييده. الترتيب متحد المركز يعني أن مسارات الغاز أو السوائل موزعة بالتساوي حول مركز الصمام.

مقعد صمام:

مقعد الصمام هو السطح الذي تغلق عليه الحلقات أو الأقراص متحدة المركز عند إغلاقها. تضمن المعالجة الدقيقة للمقعد إغلاقًا محكمًا لمنع التسرب.

الينابيع:

غالبًا ما تُستخدم النوابض للمساعدة في إعادة الحلقات أو الأقراص إلى موضعها المغلق عند انخفاض فرق الضغط. تضمن هذه النوابض إغلاق الصمام بسرعة والحفاظ على الختم المناسب.

التجنيب:

يقوم المثبات بتثبيت الحلقات أو الأقراص متحدة المركز في مكانها، مما يضمن بقاءها محاذية وتعمل بشكل صحيح أثناء التشغيل.

مزايا الصمامات متحدة المركز

قدرة تدفق عالية:

تسمح المسارات المتعددة التي توفرها الحلقات أو الأقراص متحدة المركز بمعدلات تدفق أعلى مقارنة بالصمامات أحادية المسار. وهذا يجعلها مناسبة للتطبيقات ذات السعة العالية.

كفاءة:

يؤدي التوزيع المتساوي للتدفق حول مركز الصمام إلى تقليل الاضطراب وانخفاض الضغط، مما يعزز الكفاءة الإجمالية للضاغط.

متانة:

تم تصميم الصمامات متحدة المركز لتحمل الضغوط ودرجات الحرارة العالية، مما يجعلها متينة وطويلة الأمد. تقوم أسطح الغلق المتعددة أيضًا بتوزيع التآكل بالتساوي، مما يطيل عمر الصمام.

سهولة الصيانة:

غالبًا ما يسهل التصميم المعياري للصمامات متحدة المركز تفكيكها وفحصها وصيانتها مقارنةً بأنواع الصمامات الأخرى. هذا يمكن أن يقلل من وقت التوقف عن العمل وتكاليف الصيانة.

باختصار، الصمام متحد المركز هو نوع صمام متطور وفعال يستخدم بشكل أساسي في الضواغط الترددية والتطبيقات الصناعية المختلفة. يوفر تصميم الحلقة أو القرص متحدة المركز قدرة تدفق عالية وكفاءة ومتانة وسهولة في الصيانة، مما يجعله مكونًا قيمًا في الأنظمة التي تتطلب تحكمًا موثوقًا في التدفق وإدارة الضغط.
