تستخدم صمامات الشفط في الضواغط الترددية. يمكنهم تنظيم تدفق الغاز، أو التحكم في اتجاه التدفق، أو كليهما.
صمامات التحكم في الشفط (SCVs) عبارة عن منظمات لتقليل الضغط تعمل على تنظيم ضغط الدخول إلى ضاغط الغاز. إنهم ينشئون ويحتفظون بنقطة ضبط الضغط في اتجاه مجرى النهر. يمكن للمشغل ضبط نقطة الضبط عن طريق شد أو فك مسمار الضبط الموجود في الأعلى. تساعد SCVs أيضًا في سهولة بدء تشغيل ضاغط الغاز.
تلعب الصمامات دورًا حاسمًا في عمل ضواغط الهواء. إنها تنظم تدفق الهواء، أو تتحكم في الضغط، أو تحمي من ظروف الضغط الزائد. وهذا يساعد في الحفاظ على التشغيل الأمثل ويحمي المعدات والأفراد المعنيين.

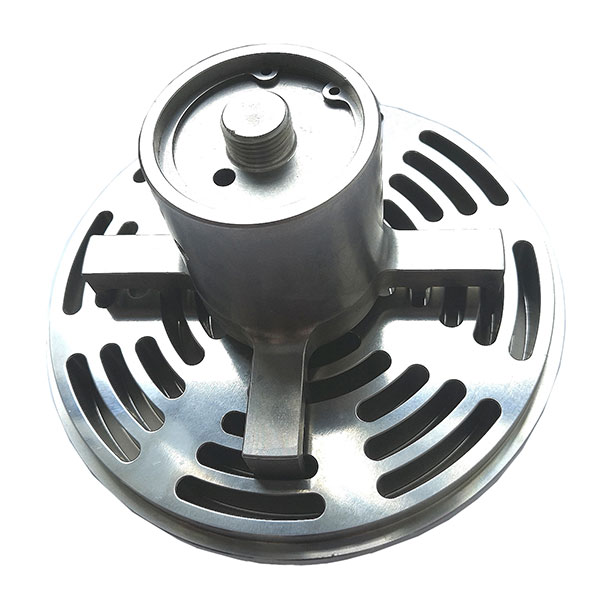

صمام شفط الضاغط
ويفتح عندما ينخفض الضغط الموجود في الاسطوانة عن الضغط الجوي، مما يسمح للهواء بالتدفق إلى داخل الاسطوانة.
بمجرد أن يصل ضغط الأسطوانة إلى مستوى معين، يغلق صمام الشفط لمنع الهواء من الهروب مرة أخرى إلى مشعب السحب.
التحكم في كمية الغاز:
تتمثل الوظيفة الأساسية لصمام الشفط في التحكم في تدفق الغاز إلى أسطوانة الضاغط. يفتح للسماح للغاز بالدخول إلى الأسطوانة أثناء شوط الشفط للمكبس ويغلق أثناء شوط الضغط لمنع التدفق العكسي.
الحفاظ على كفاءة الضغط:
ومن خلال ضمان عدم دخول الغاز إلى الأسطوانة إلا خلال المرحلة المناسبة من دورة المكبس، يساعد صمام الشفط في الحفاظ على كفاءة عملية الضغط. يضمن ضغط الحد الأقصى من الغاز خلال كل دورة.
منع التدفق العكسي:
يمنع صمام الشفط التدفق الخلفي للغاز من الأسطوانة إلى مشعب السحب أثناء مرحلتي الضغط والتفريغ. وهذا ضروري للحفاظ على سلامة عملية الضغط.
عنصر الصمام: الجزء المتحرك (مثل القفاز أو اللوحة أو القصب) الذي يفتح ويغلق للتحكم في كمية الغاز.
ربيع: في العديد من التصميمات، يساعد الزنبرك على إعادة عنصر الصمام إلى موضعه المغلق عندما ينخفض فرق الضغط.
التجنيب: يحافظ على مكونات الصمام في مكانها ويضمن المحاذاة والتشغيل المناسبين.
أنواع صمامات شفط الضاغط
الصمامات القفازية:
تحتوي هذه الصمامات على قفاز (جزء متحرك) يغلق على مقعد الصمام. عندما يتحرك المكبس إلى الأسفل، محدثًا فراغًا، يرتفع القفاز عن المقعد، مما يسمح للغاز بالدخول إلى الأسطوانة. عندما يتحرك المكبس للأعلى، ينغلق القفاز، ويغلق مدخل الهواء.

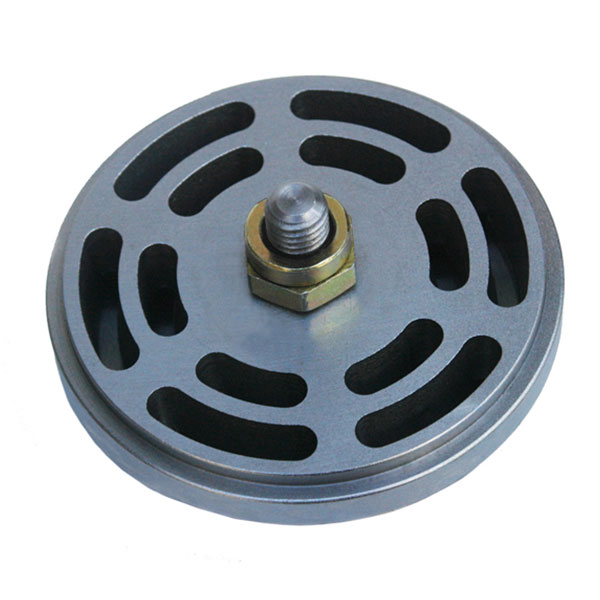

صمامات اللوحة:
تتكون الصمامات اللوحية من صفائح مسطحة تفتح وتغلق على المقعد. ترفع الألواح للسماح بدخول الغاز إلى الأسطوانة أثناء شوط الشفط وتغلق لإغلاق المدخول أثناء الضغط.
الصمامات الدائرية:
تستخدم هذه الصمامات حلقات متحدة المركز ترفع مقاعدها للسماح بتدفق الغاز إلى الأسطوانة. إنها متينة وغالبًا ما تستخدم في التطبيقات الثقيلة.
صمامات القصب:
تحتوي صمامات القصب على قصب معدنية مرنة تفتح للسماح بتدفق الغاز إلى الأسطوانة عندما يخلق المكبس فراغًا وتغلق عند زيادة الضغط. هذه شائعة في الضواغط الصغيرة بسبب بساطتها.
الدورة التشغيلية
ضربة الشفط:
أثناء شوط الشفط، يتحرك المكبس إلى الأسفل، مما يخلق فراغًا في الأسطوانة. يؤدي فرق الضغط إلى فتح صمام الشفط، مما يسمح للغاز بالدخول إلى الأسطوانة.
ضغط السكتة:
عندما يتحرك المكبس لأعلى أثناء شوط الضغط، يغلق صمام الشفط لإغلاق المدخول. ثم يتم ضغط الغاز حتى يفتح صمام التفريغ.
السكتة الدماغية التفريغ:
بمجرد ضغط الغاز، يفتح صمام التفريغ للسماح للغاز المضغوط بالخروج من الاسطوانة. يظل صمام الشفط مغلقًا لمنع التدفق العكسي.
باختصار، يعد صمام الشفط الضاغط مكونًا حيويًا يتحكم في دخول الغاز إلى غرفة الضغط، مما يحافظ على الكفاءة والموثوقية والأداء. يعد فهم وظائفها وأنواعها ومتطلبات الصيانة أمرًا ضروريًا للتشغيل السليم وصيانة الضواغط الترددية.
