تعتبر حلقات المكبس جزءًا مهمًا من تشغيل الضواغط الترددية، حيث أنها تخلق ختمًا بين المكبس وجدار الأسطوانة لمنع تسرب الغاز وضمان كفاءة الضغط المثالية. يتم وضع حلقات المكبس داخل أخاديد المكبس على طول القطر الخارجي لمكبس الضغط.

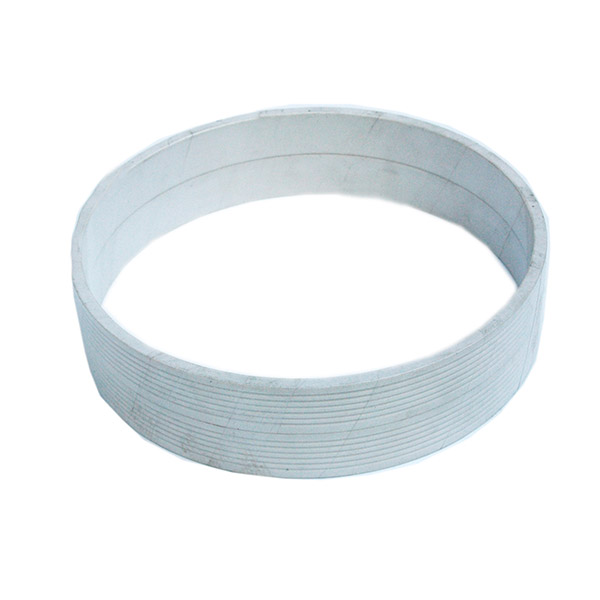

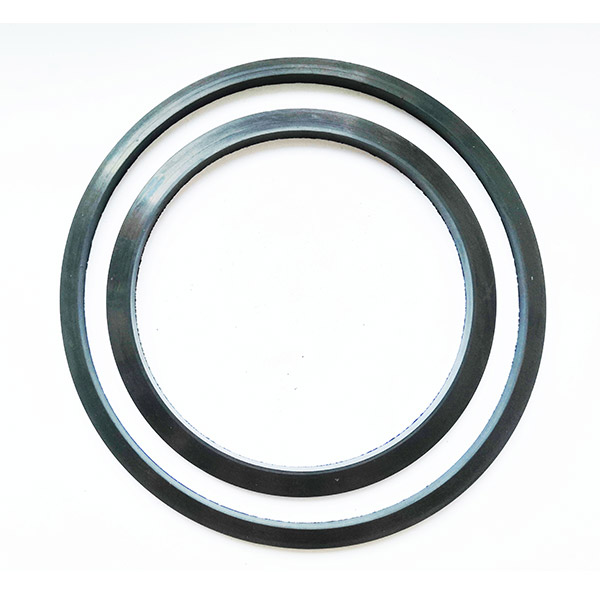

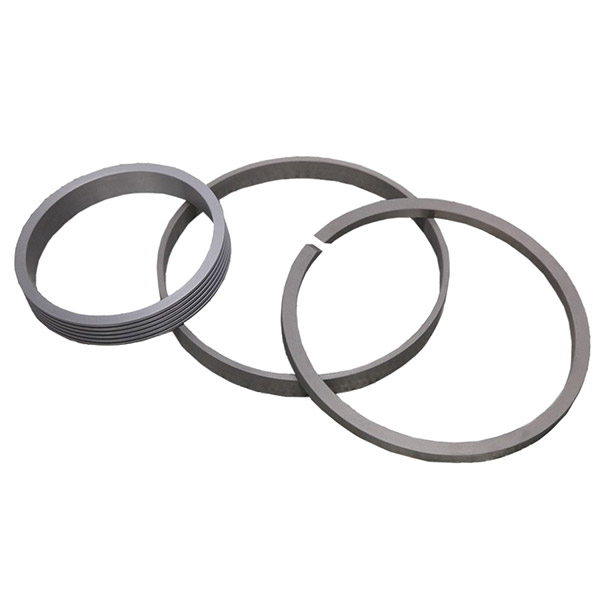

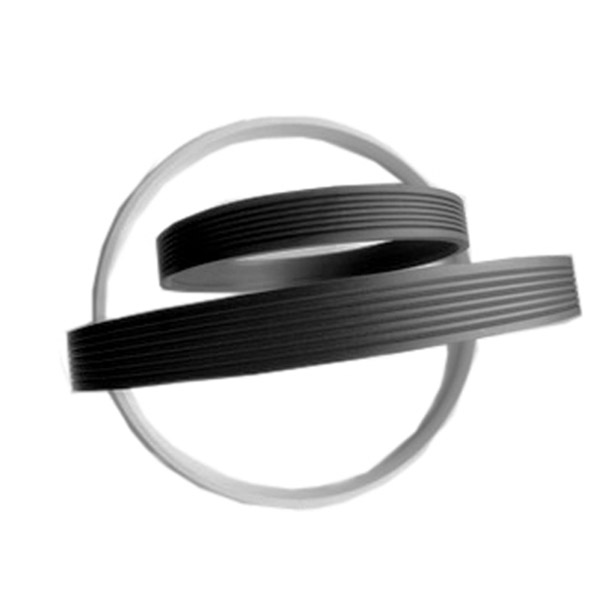

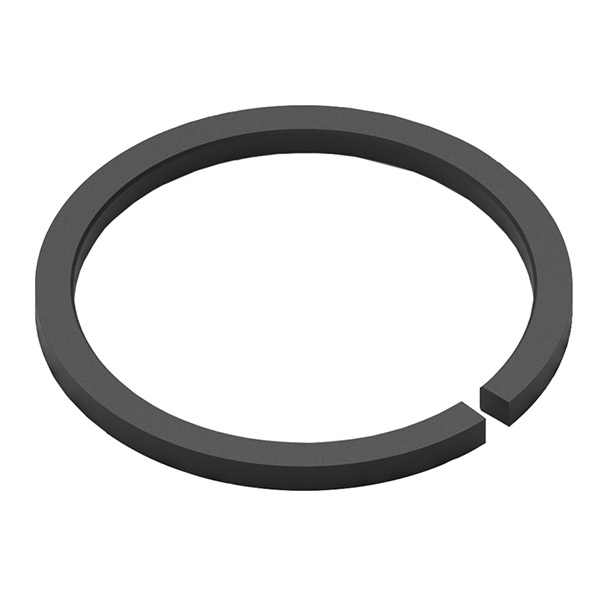

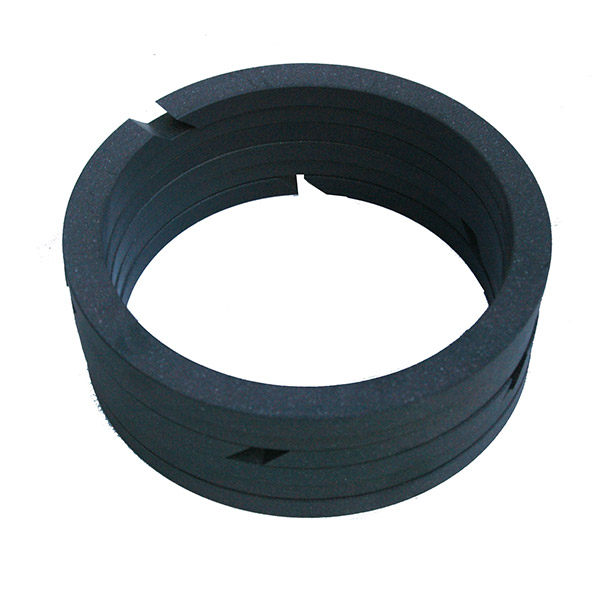

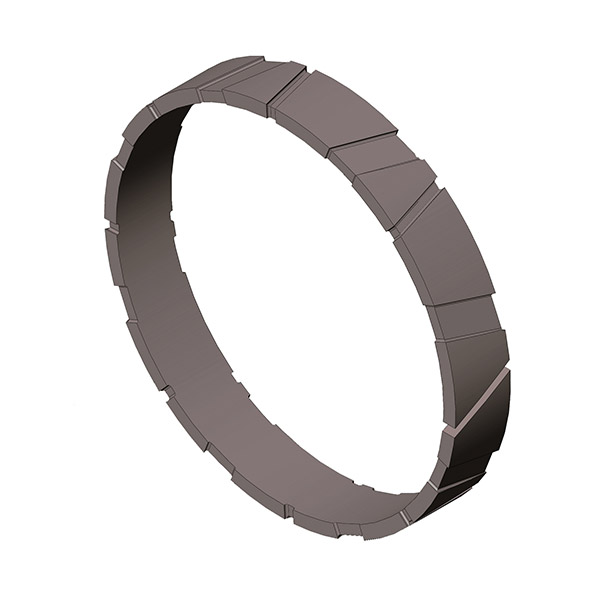

حلقة دليل مكبس الضاغط
انخفاض الاحتكاك: من خلال توفير سطح أملس يمكن للمكبس أن ينزلق عليه، تقلل حلقة التوجيه الاحتكاك بين المكبس وجدار الأسطوانة. وهذا يساعد على تحسين كفاءة الضاغط عن طريق تقليل فقدان الطاقة بسبب الاحتكاك.
ختم: في بعض التصميمات، تساهم حلقات توجيه المكبس أيضًا في سد الفجوة بين المكبس وجدار الأسطوانة. وهذا يساعد على تقليل تسرب الغاز أثناء عملية الضغط، مما يحسن كفاءة الضغط بشكل عام.
ارتداء المقاومة: تُصنع حلقات التوجيه عادةً من مواد مقاومة للتآكل والتآكل، مثل البرونز أو سبائك أخرى ذاتية التشحيم. وهذا يضمن أن حلقات التوجيه تحافظ على سلامتها وفعاليتها طوال عمر الضاغط.
بشكل عام، تلعب حلقات توجيه المكبس دورًا حاسمًا في ضمان التشغيل السلس والفعال للضواغط الترددية من خلال توجيه المكبس، وتقليل الاحتكاك، والمساهمة في منع تسرب الغاز. يعد الاختيار الصحيح وصيانة حلقات التوجيه أمرًا مهمًا لتحسين أداء الضاغط وموثوقيته.
جزء من هيكل حلقة المكبس DONGYI
PTFE (مملوء بالبولي تترافلوروإيثيلين)
يتحمل Hy501 حمولة قوية، ومقاومة جيدة للتآكل، ومناسب لظروف العمل ذات الضغط المنخفض (<40 بار) مع الزيت
يتمتع HY546 بصلابة عالية ومعامل احتكاك منخفض، ومناسب لظروف الزيت ذات الضغط المتوسط (40-100 بار).
يتمتع HY520 بموصلية حرارية جيدة وغالبًا ما يستخدم في ضواغط الهواء الخالية من الزيت وعالية السرعة وضواغط الأكسجين
HY521 خالي من الزيت، مناسب لوسائط الغاز الجافة/الرطبة، مقاوم للتآكل
HY524 مناسب للغاز الجاف للغاية، وغالبًا ما يستخدم في ضواغط النيتروجين الخالية من الزيت
HY526 مناسب لظروف العمل الخالية من الزيت والغاز الجاف الخفيف ومقاومة التآكل العالية ومقاومة درجات الحرارة العالية
HY607 مناسب لضاغط الأكسجين الخالي من الزيت
PPS (كبريتيد البوليفينيلين)
HY607 مناسب لضاغط الأكسجين الخالي من الزيت PEEK (بولي إيثر إيثر كيتون)
HY607 مناسب لضواغط الأكسجين الخالية من الزيت، وشق حلقة واحدة مع أخدود تخفيف الضغط، وحلقة كاملة
الراتنج الفينولي
HY547 مناسب للعمل الخالي من الزيوت، والمطلي بالكروم، والضغط العالي (حتى 0 بار أو أكثر) وظروف العمل القاسية الأخرى
