بطانة أسطوانة الضاغط الترددية، والمعروفة أيضًا باسم بطانة الضاغط أو غلاف الأسطوانة، هي مكون أسطواني يبطن الجدار الداخلي لأسطوانة الضاغط.
بطانة اسطوانة الضاغط الترددي
وصفالمهام

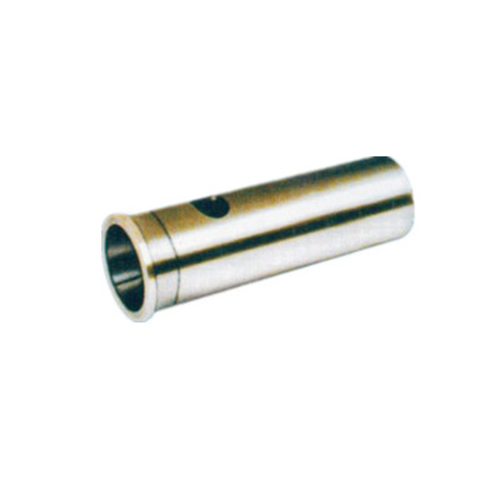

بطانة أسطوانة الضاغط الترددية هي جزء قابل للإزالة من أسطوانة الضاغط التي توفر سطحًا أملسًا لحركة المكبس الترددية. تُعرف البطانات أيضًا باسم الأكمام. يمكن استخدامها لتشكيل جدار الأسطوانة أو لاستبدال الجزء البالي. يمكن أن تكون البطانات بديلاً أرخص لجسم الأسطوانة البديل، ويمكن تصنيعها من مواد تآكل مناسبة، مثل الحديد الرمادي. تسمح البطانات أيضًا بتغيير قطر تجويف الأسطوانة بسهولة.
ارتداء المقاومة: توفر البطانة سطحًا مقاومًا للتآكل يتحرك عليه المكبس. يمكن أن تسبب الحركة الترددية احتكاكًا وتآكلًا بين حلقات المكبس وجدار الأسطوانة. تساعد البطانة على تقليل هذا التآكل وإطالة عمر الضاغط.
ختم: تساعد البطانة على إنشاء ختم بين حلقات المكبس وجدار الأسطوانة. يعد هذا الختم ضروريًا للحفاظ على كفاءة الضغط ومنع تسرب الغاز أثناء عملية الضغط.
التشتت الحراري: أثناء الضغط، ترتفع درجة حرارة الغاز، مما قد يؤدي إلى التمدد الحراري لجدار الأسطوانة. تساعد البطانة على تبديد الحرارة بعيدًا عن جدار الأسطوانة، مما يمنع التوسع المفرط ويحافظ على ثبات الأبعاد.
المقاومة للتآكل: غالبًا ما يتم تصنيع البطانات من مواد مقاومة للتآكل، مما يضمن طول عمر الضاغط في بيئات التشغيل القاسية.
سهولة الصيانة: في حالة التآكل أو التلف، يمكن استبدال البطانات بسهولة أكبر وفعالية من حيث التكلفة مقارنة باستبدال الأسطوانة بأكملها. وهذا يجعل صيانة وإصلاح الضواغط الترددية أكثر سهولة في الإدارة.
تُصنع البطانات عادةً من مواد مثل الحديد الزهر، أو سبائك الصلب، أو مواد مركبة مختلفة، اعتمادًا على المتطلبات المحددة لتطبيق الضاغط. وهي مصممة لتحمل الضغوط ودرجات الحرارة والضغوط الميكانيكية التي تتم مواجهتها أثناء تشغيل الضاغط. يعد الاختيار الصحيح وصيانة بطانات الأسطوانات أمرًا ضروريًا لتحسين أداء وموثوقية الضواغط الترددية.
يتم تزويد أسطوانات الضاغط بشكل متكرر ببطانات لتقليل تكاليف إعادة التكييف. يتم ضغط البطانات أو تقليصها في مكانها لضمان عدم انزلاقها. يعد استبدال بطانة الأسطوانة أقل تكلفة بكثير من استبدال الأسطوانة بأكملها. بالإضافة إلى ذلك، يمكن تعديل الأداء وفقًا للمتطلبات الجديدة عن طريق تغيير القطر الداخلي للبطانة. ومع ذلك، تزيد بطانات الأسطوانة من الخلوص بين الصمام والمكبس، وتقلل من فعالية تبريد الغلاف، وتقلل من قدرة الضاغط من قطر معين.
